注： fl 為動態安全系數，他必須結合動態承載曲線使用（動態承載曲線不包含次樣本中）。它來源于經驗和實驗。是基于最大工作載荷情況下的一個參照值。采用承載能力曲線選型時，最大負荷的計算方法推薦如下：

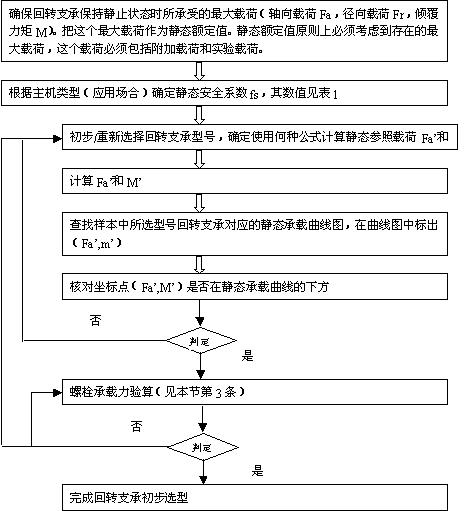

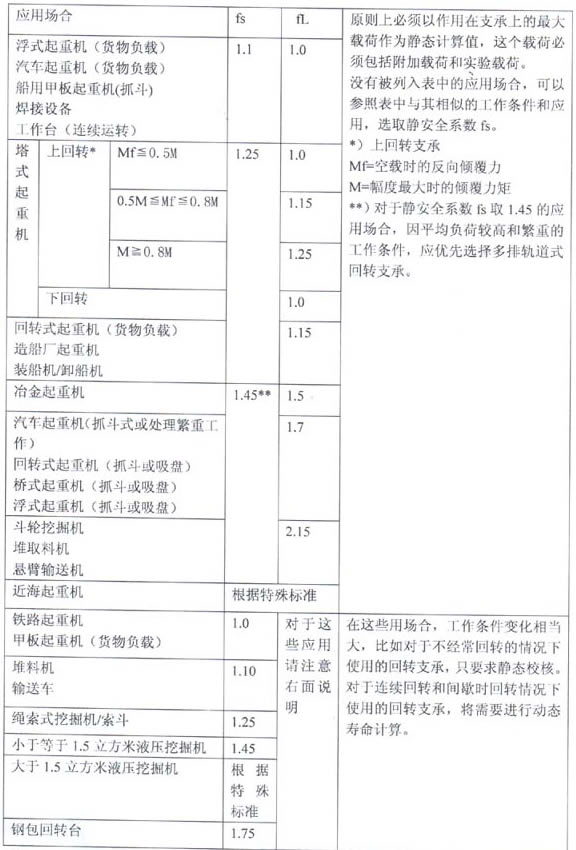

在選擇回轉支承之前，首先確定對該主機應考慮的靜安全系數 fs ，可由表 1 查得。

門坐式起重機（抓斗）： fs=1.45

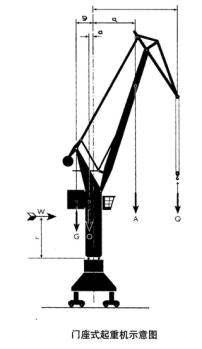

已知最大靜載荷出現在幅度最大時，其載荷計算公式如下：

·計八級風力的最大工作載荷

軸向力 Fa=Q+A+O+G

傾覆力矩： M=Q*lmax+A*amax+W*r-O*o-G*g

2) 不計風力，考慮 25% 實驗負荷的載荷

軸向力： Fa=1.25Q+A+O+G

傾覆力： M=1.25Q*lmax+A*amax-O*o-G*g

例：已知一抓斗港口吊最大幅度時的工作負荷和幅值為：

Q=260KN lmax=23m

A=75KN amax=11m

O=450KN o=0.75m

G=900KN g=3m

W=27KN r=6.5m

·八級風力時的最大工作載荷：

Fa=Q+A+O+G=260+75+450+900=1685KN

M=Q*lmax+A*amax+W*r-O*o-G*g=260*23+75*11+27*6.5-450*0.75-900*3=3943KNm

2) 不計風力，考慮 25% 試驗負載時的最大工作載荷

Fa=1.25Q+A+O+G=325+75+450+900=1750KN

M=1.25Q*lmax+A*amax-O*o-G*g=325*23+75*11-45*0.75-900*3=5566.3KNm

·不計風力時最大工作載荷

Fa=1685KN

M=Q*lmax+A*amax-O*o-G*g=260*23+75*11-450*0.75-900*3=3767.5KNm

選用符合情況 2 作為靜態計算的工作載荷。

回轉支承靜態參照載荷為：

Fa'=1750KN*1.45=2537.5KN

M'=5566.3KNm*1.45=8071.1KNm

而螺栓的計算載荷為：

Fa=1750KN

M=5566.3KNM

按上述計算結果，在承載能力曲線中選擇，可確定選用 13*.45.2000.002 回轉支承。

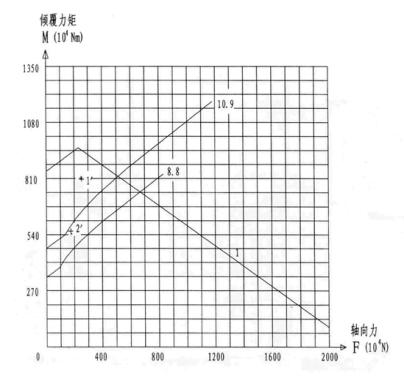

l 線為靜態承載能力曲線

8.8 、 10.9 為螺栓承載曲線

1'- 靜態載荷點

2'- 螺栓載荷點

1' 點再滾道靜態承載曲線 1 下方，因此滿足要求

2' 點在 10.9 級螺栓承載曲線下方，因此選擇 0.9 級螺栓可以滿足要求。
